對于氣缸的選擇，我想很多人都不是非常的了解，那么氣缸有怎樣的選型法呢？下面就一起來了解一下：
　　步調1：憑據利用情勢選定氣缸
　　氣缸利用要領有雙動，單轉動簧壓入及單轉動簧壓出等三種要領。
　　步調2：選定別的參數：
　　1、選定磁感開關緊急是作位置檢測用，要求無桿氣缸內置磁環
　　2、選定氣缸配件，氣缸
　　3、選定氣缸缸徑巨細憑據有關負載、利用氣氛壓力及作用方向確定
　　4、選定氣缸冶金氣缸系列
　　5、選定氣缸安裝型式差別系列有差別安裝要領，緊急有基礎型、腳座型、法蘭型、U型鉤、軸耳型
　　6、選定緩沖器無緩沖、橡膠緩沖、氣緩沖、油壓吸震器
　　7、選定氣缸行程工件移動阻遏
　　要求制動精度高，應選鎖緊氣缸;不容許活塞桿旋轉，可選具有桿不回轉結果氣缸;高溫情況下需選用耐熱缸;在有腐化情況下，需選用耐腐化氣缸。在有灰塵等惡劣情況下，須要活塞桿伸出端安裝防塵罩。要求時須要選用無給油或無油潤滑無桿氣缸等。
R480631705
R480467748
R480063568
R480646864
R480656333
R480644062

氣缸磁性開關使用注意事項
1）從安全考慮，兩磁性開關的間距應比大磁滯距離大3mm。
2）磁性開關不得裝在強磁場設備旁（如電焊設備等）。
3）兩上氣缸磁性開關平行使用時，為防止磁性體移動的相互干擾，影響檢測精度，兩缸筒間距離一般應大于40mm。
4）活塞接近磁性開關時的速度v不得大于磁性開關能檢測的大速度vmax。該大速度vmax與磁性開關的小動作范圍lmin、磁性開關鎖帶負載的動作時間tc之間的關系為：vmax=lmin/tc
例如，磁性開關連接的電磁閥的動作時間t=0.02s，磁性開關的小動作范圍lmin=10mm，則磁性開關能檢測的大速度vmax=500mm/s。若氣缸活塞的速度小于500mm/s，則此磁性開關可以使用。若活塞運動速度大于500mm/s，又沒有合適的通用型磁性開關可選，則只能選用帶延時功能的磁性開關。
5）安裝開關時擰緊螺釘的力矩要適當。力矩過大會(huì )損壞開關，力矩太小有可能使開關的佳安裝位置出現偏移。
6）要定期檢查磁性開關的安裝位置是否出現偏移。在設定位置活塞停止時對雙色型開關，綠燈亮為正確，紅燈亮則出現偏移了。
R480141106
5238000600替代R480630466
被R480604154完全替代
R480049643
R480141474
R480097952

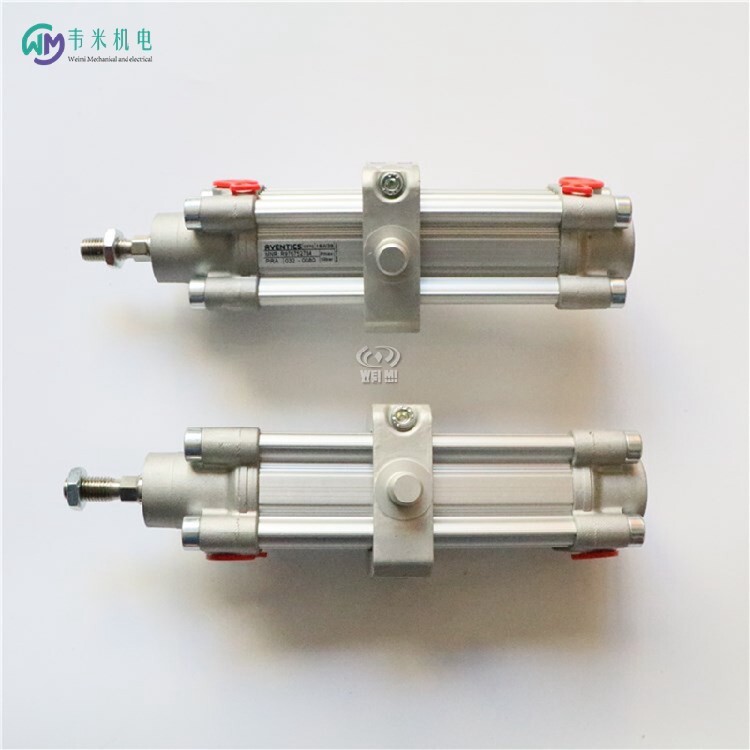

氣缸的基本工作原理
基本的桿式工業氣缸由一個用端蓋密封的管子組成。連接到內部活塞的桿延伸穿過端部之一中的密封開口。氣缸安裝在機器上，活塞桿作用于負載。
氣缸一端的端口向活塞的一側提供壓縮空氣以移動它（和活塞桿）。另一端的端口允許活塞另一側的空氣逸出-通常進入大氣。反轉兩個端口的功能，使活塞和桿的行程方向相反。
氣缸有兩個作用：（單作用氣缸和雙作用氣缸）
雙作用氣缸使用壓縮空氣為伸縮行程提供動力，使桿來回移動。這種布置使它們非常適合推拉負載?？刂婆艢馑俣葲Q定了桿的速度。
單作用氣缸只向活塞一側提供壓縮空氣；另一邊對大氣開放。根據空氣是導向帽還是導向桿的端部，確定桿是伸出還是縮回。常見的類型是壓力膨脹型。當空氣耗盡時，內部彈簧將活塞返回到其原始位置。在其他設計中，重力或外部彈簧為回程提供動力。
R480621205
R480141666
R480053397
R480044495
R480250337
R480276091
