型號
XL-221 221R
XL-331 331R
XL-5331 5331R
溫控系統
WELLER
WELLER
WELLER
調溫范圍
0-500℃
0-500℃
0-500℃
溫度誤差
±2℃
±2℃
±2℃
范圍X/Y/Z(mm)
200/200/100
300/300/100
500/300/300/100
大負載
15kg
15kg
15kg
移動速度 (mm/sec)
0mm--500mm
0mm--500mm
0mm--500mm
分解能力
0.01 mm/Axis
0.01 mm/Axis
0.01 mm/Axis
重復精度
± 0.02 mm/ Axis
± 0.02 mm/ Axis
± 0.02 mm/ Axis
程序記錄模式
至少100、每組5000 points
至少100、每組5000 points
至少100、每組5000 points
顯示方式
LCD教導盒
LCD教導盒
LCD教導盒
馬達系統
日本微步進級精密馬達
日本微步進級精密馬達
日本微步進級精密馬達
傳動方式
同步帶/絲桿
同步帶/絲桿
同步帶/絲桿
運動補間功能
3 axis
3 axis
3 axis
輸入電源
全電壓AC110V ~ 220V
全電壓AC110V ~ 220V
全電壓AC110V ~ 220V
外部控制接口
RS232
RS232
RS232
外形尺寸
540*580*650
730*580*650
730*580*650
本體重量
40 KG
45 KG
50KG


一、我們的產品優勢
1、簡單的編程方式，可以直接輸入焊點坐標，可示教再現焊點坐標位置，簡單操作示教盒，即可引導運動末端到達焊點位置
2、多軸聯動機械手，全部采用精密步進馬達驅動及運動控制算法，有效提升運動末端（烙鐵頭）的定位精度和重復精度。
3、靈活多樣的焊錫方式，同時支持點焊和拖焊，全部工藝參數可由用戶自行設置，以適應各種高難度作業和微焊錫工藝
4、單雙Y軸可選擇，單雙焊錫頭可選擇，生產效率更高，速度更快，前工序放產品，后工序取產品，真正做到無人看管操作。
5、使用進口WELLER溫度控制,能夠在較低溫下焊接,讓您的產品不會(huì )因為溫度太高而損壞。
6、穩定的WELLER系統能夠讓烙鐵頭所設定的溫度保持穩定,不會(huì )因為熱量被零件或是PC板吸走而需要等待烙鐵頭回溫,在自動化作業時才不會(huì )因為這種現象造成焊接質量不良


適用領域：
a/半導體產品LSI、光學產品照相機、攝像頭等。
b/電子、機械零部件印刷主板、小型開關、可變電阻器、LCD、磁頭、PCB、繼電器、連接器、變壓器等
c/一般性家電產品DVD、音頻設備、汽車導航系統、電視游戲機、收音機、洗衣機、吸塵器等。
d/精密機器、電器產品VTR、錄像照相機、電子鐘表、個人電腦、PDA、打印機、復印機、計算器、液晶TV、器械等。
e/大型機械產品摩托車、汽車、船舶、、人造衛星等。
f/事務用品、一般性消費打字機、玩具、樂(lè )器、CD、電池、燈泡、LED燈等


南京新松自動化科技有限公司是生產自動焊錫機廠家，本頁面為您介紹關于：自動點焊錫機、自動焊錫設備用途簡介等問題的詳細解讀，如有疑問請電詢

自動焊錫機具備的特色：
自動焊錫機結構主要是三維空間調節，改變了從前手持焊筆逐個去焊接的局面。他完全改變了焊接的原本樣子，焊錫機手臂可自由調節。它是由多個機械臂、送錫系統、溫控系統、烙鐵系統組成的設備。

自動焊錫機技術是工廠生產中常見的機器，在使用中需要多多練習才能熟練掌握。

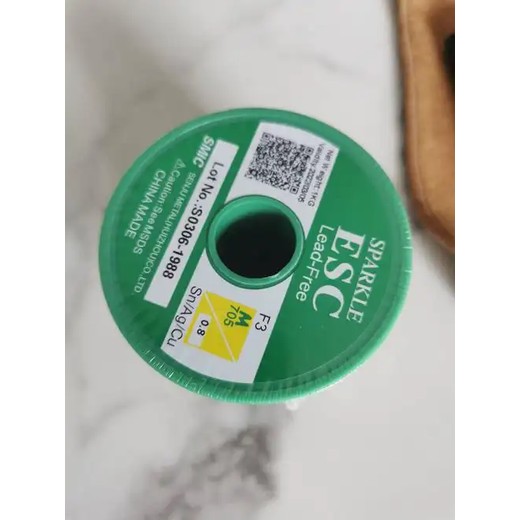

1、選用合適的焊錫絲，選擇適合焊接產品的低濃度焊錫絲。
2、助焊劑，在我們的生產過程中發現使用25%的松香溶解在75%的酒精（重量比）是十分適合做助焊劑。
3、自動焊錫機上錫方法：將電烙鐵燒熱，等到能夠熔化焊錫時，把我們之前做好的助焊劑涂上，然后把焊錫均勻地涂在烙鐵頭上，讓烙鐵頭均勻的吃上一層錫。
4、自動焊錫機操作方法，把焊盤和產品的引腳用細砂紙打磨干凈，涂上助焊劑。用烙鐵頭沾取適量焊錫，接觸焊點，待焊點上的焊錫全部熔化并浸沒組件引線頭后，電烙鐵頭沿著元器件的引腳輕輕往上一提離開焊點。
5、焊錫機焊接時間不宜過長，因為否烙鐵頭溫度太高，時間太久會(huì )燙壞組件，必要時可用鑷子夾住管腳幫助散熱。
6、焊錫機焊點應呈現出正弦波峰形狀，表面應光滑，無焊錫毛刺刺，錫量適中，不宜太大。
7、自動焊錫機焊接完成后，要用酒精把產品上殘余的助焊劑清理干凈，防止炭化后的助焊劑影響電路正常工作。
