汽車電器開關性能試驗

翹板、組合、點火開關耐久測試臺

該試驗臺是進行翹板、組合、點火開關耐久測試的設備，可實現開關機械性能參數和電氣性能參數的耐久性檢測，根據試驗結果判斷產品是否合格及產品優劣。試驗臺配備（通用型、型）的工裝夾具和夾具，以滿足不同型號試驗樣件的安裝，滿足試驗需要。
試驗臺設計參照的標準如下：
QC/T 632-2000《汽車用翹板式開關技術條件》
QC/T 198-1995《汽車用開關通用技術條件》
QC/T218《汽車用轉向管柱上組合開關技術條件》

QC/T504《汽車用點火開關技術條件》

1、觸點壓降檢測。
2、各檔位觸點的通、斷及帶負載性能試驗。
3、開關耐久性試驗。
4、用戶自定義試驗（試驗步驟由用戶自由設定）。
二）、試驗臺外觀要求

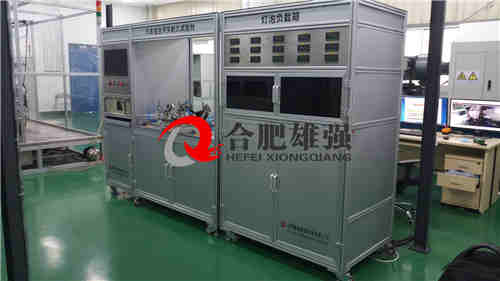

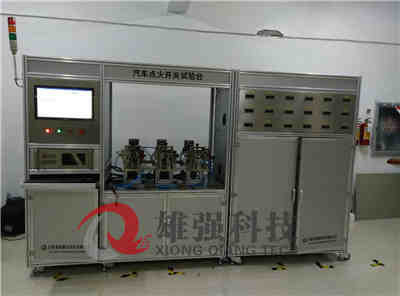

1、試驗臺分為三部分：鋼結構機械操作臺、計算機控制柜、負載電源箱；計算機控制柜和負載電源箱分別放置試驗臺兩邊，兩兩之間通過航空插件連接，各部分結構緊湊、連接可靠。臺體底部安裝移動滾輪，方便移動和固定。
2 外觀顏色按工業設計要求，機械臺體、負載箱體及電控部分箱體均采用鋼結構噴塑處理，外觀顏色為淡灰色（電腦色），設備整體美觀大方，操作方便。
3試驗臺系統采用閉環控制，在出現誤操作或出錯時有聲光報警功能并及時停止工作；
由松下伺服電機驅動，滾珠絲杠傳遞動力給安裝在直線導軌上的撥桿，實現開關的左右手柄撥動動作。動作速度和位移可以在程序里設置。

兩個撥桿，一個是固定不動即與直線導軌滑塊固連，另一個可以上下運動兼作組合開關手柄抬動動作。

試驗臺機械部分由扭矩檢測機構、力檢測機構、位移檢測機構、樣件安裝旋轉平臺及安裝夾具機構組成。扭矩及力檢測機構采用從上而下垂直模式檢測方式，能有效的避免機加工件不均衡性導至測試不準確。
汽車電器開關性能試驗臺為雙工位檢測臺，所以整個用戶界面被分成了兩個部分。左半邊部分為工位①，右半邊部分為工位②，用戶界面的上方為系統的標題“汽車電器開關性能試驗臺”，“系統操作”菜單欄內包含了系統的所有功能模塊，點擊相應工位的系統操作，則針對相應工位的所有功能進行操作。
