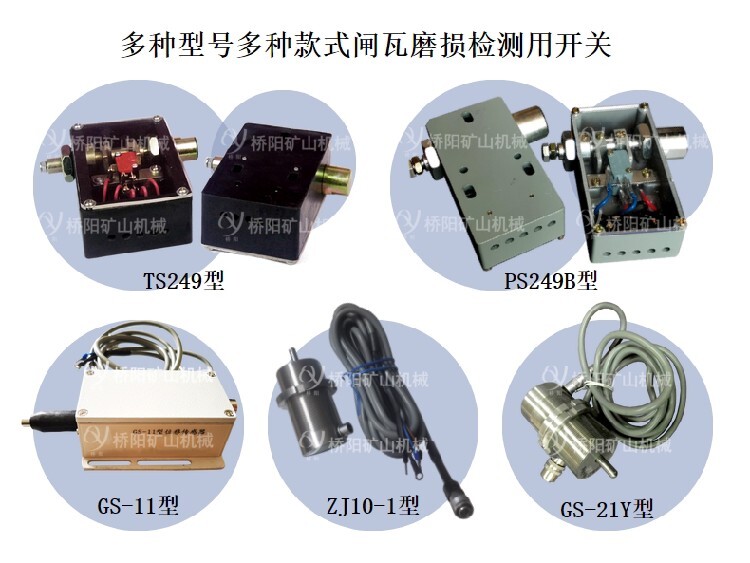

礦用盤型制動器閘間隙檢測位移傳感器ZJ10-1,GS-21Y,GS-12

安裝方法
傳感器推桿項住制動器螺栓頂面,調節前后位置,在合測狀態時,使機械行程大約在5m處(如圖示1的連接傳感器輸出值的為12mA，如圖示2的連接方法,傳感器輸出值為3V)然后用緊固螺母將傳感器固定，傳感器三芯航空插座與連接電虛上的三芯朝空頭連時，要將插頭缺口與插座的子口對準才能順利插入，如需要卸下連接插頭電纜將航空插頭的彈性卡套住后壓縮便可取下。

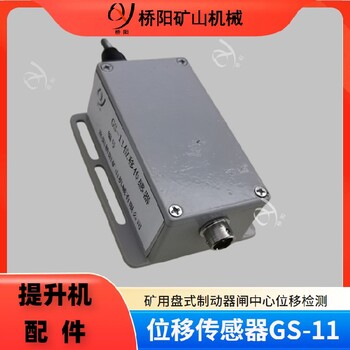

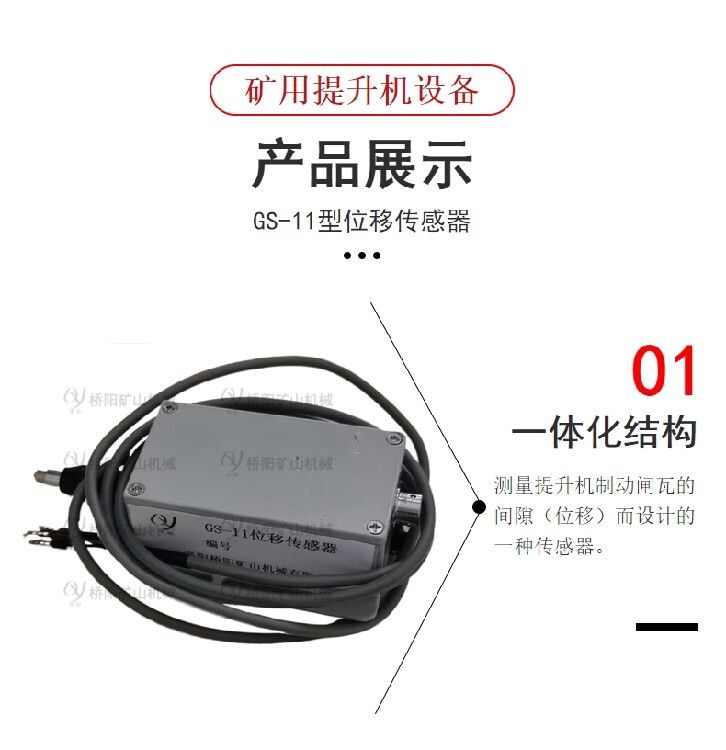

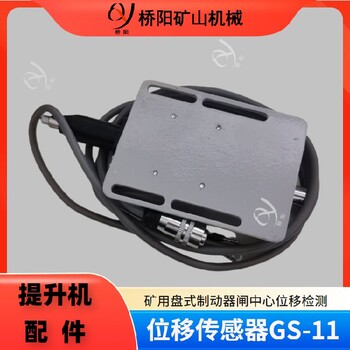

GS-11位移傳感器是為測量提升機制動閘瓦的間隙（位移）而設計的一種傳感器。其外形為鋁合金材質，樣式基本為長方體，一體化結構，安裝方便，應用于工業自動化設備配套及機械行業的位移測量和過程控制。

安裝：
傳感器推桿頂住閘瓦，調節前后位置，如在合閘狀態時，使機械行程約在8.5mm處，或按圖1接，使傳感器輸出約為11mA,或按圖2接，輸出為2.75v,然后螺釘將傳感器固定。

提升機閘盤檢測系統用位移傳感器

提升機閘盤檢測系統，其目的是：、有效地檢測閘盤處的間隙。

現在測量閘間隙位移檢測技術方案如下：

提升機閘盤檢測系統，用于測量閘盤與閘瓦之間的間隙，所述閘盤設置在回轉輥上，所述閘瓦由油缸和彈簧驅動動作，所述油缸包括固定設置的缸體和安裝在缸體中的活塞桿，所述活塞桿上的活塞將缸體的內腔分隔為位于缸體前側的收縮腔和位于缸體后側的伸長腔，所述收縮腔通過管路連接有液壓站，所述伸長腔內設有用于推動活塞桿向前側移動的所述彈簧，所述閘瓦固定安裝于所述活塞桿的前端，所述閘瓦相對于閘盤平行設置、用于與所述閘盤相接觸實現制動。

GS-21Y GS-12 ZJ10-1位移傳感器的使用方法：
缸體的后端面為固定設置的后蓋，伸長腔內還設置有推環，所述推環前端面與彈簧的后端相接觸，后蓋上還設置有螺紋通孔，螺紋通孔內安裝有螺栓，所述螺栓的末端與所述推環的后端面相接觸；所述彈簧的前端與活塞桿相接觸。

通過位移傳感器檢測閘盤與閘瓦間的間隙值，測量精度可達0.02mm，測量準確、可靠；（2）不僅可以調整位移傳感器的方向，確保其與閘盤之間相垂直，減少測量誤差，同時還能確保安裝可靠，放置其受振動后出現松動。

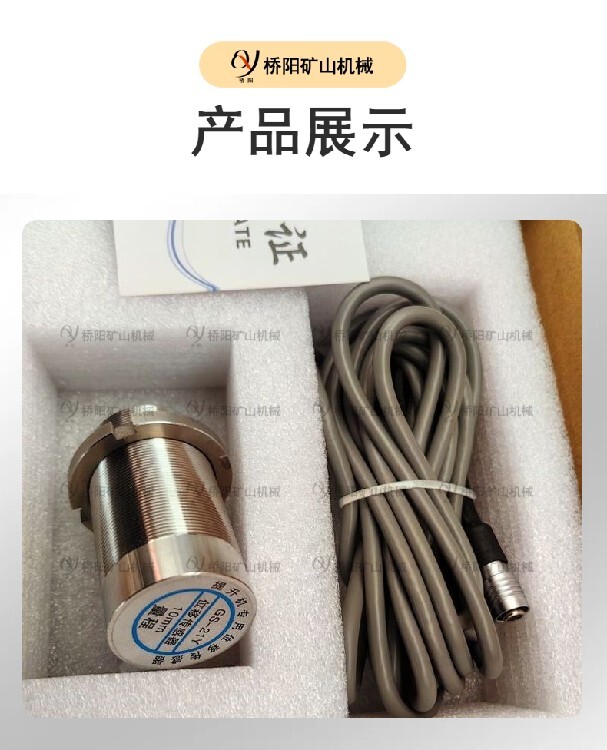

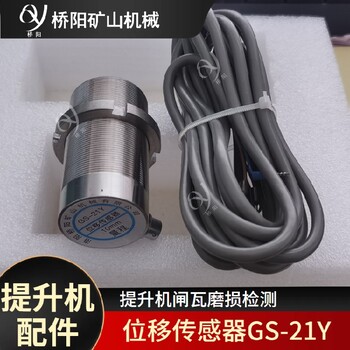

在提升機閘間隙系統上安裝有位移傳感器，位移傳感器2朝向所述閘盤設置；位移傳感器選用GS-21Y或者ZJ10-1,GS-12型號傳感器，其量程為10mm，測量精度可達0.02mm，具備IP67防護等級，可應用于油污嚴重、潮氣嚴重的惡劣工況，不僅能夠實現測量，而且還解決了行程開關在現場易銹蝕的問題。

控制裝置3與所述位移傳感器2相連接，控制裝置3為PLC，可以實時獲取間隙數據，同時還連接有聲光報警裝置，一旦發現間隙值超出預設范圍，可以發出警報提醒工作人員。

進一步的，檢測系統還包括溫度傳感器12，所述溫度傳感器12設置于閘瓦1的旁側，所述溫度傳感器12與所述控制裝置3相連接，實時監測閘瓦1的溫度。



提升機閘盤檢測系統，用于測量閘盤與閘瓦之間的間隙，閘盤設置在回轉輥上，閘瓦由油缸和彈簧驅動動作，閘瓦上安裝有位移傳感器，位移傳感器朝向所述閘盤設置；位移傳感器通過安裝套、球形墊片、斜墊片、第二斜墊片以及螺母安裝在閘瓦上：檢測系統還包括控制裝置，控制裝置與所述位移傳感器相連接。通過位移傳感器檢測閘盤與閘瓦間的間隙值，測量精度可達0.02mm，測量準確、可靠，確保生產安全進行。

•
