1 概述

安科瑞WHD46-11智能式溫濕度調節控制裝置長方形式主要用于中高壓開關柜、端子箱、環網柜、箱變等設備內部溫度和濕度調節控制?？?有效防止因低溫、高溫造成的設備故障以及受潮或結露引起的爬電、閃絡(luò )事故的發生。 產品符合國標 GB/T15309-1994。

2 工作原理 溫濕度控制器主要由傳感器、控制器、加熱器（或風扇等）三部分組成，其工作原理如下圖所示：

傳感器檢測箱內溫濕度信息，并傳遞到控制器由控制器分析處理：當箱內的溫度、濕度達到或超過預先 設定的值時，控制器中的繼電器觸點閉合，加熱器（或風扇）接通電源開始工作，對箱內進行加熱或鼓風等； 一段時間后，箱內溫度或濕度遠離設定值，控制器中的繼電器觸點斷開，加熱或鼓風停止。除基本功能外不 同型號還帶有斷線報警輸出、變送輸出、通信、強制加熱鼓風等輔助功能。

3 型號說明

注: (1) WHD48，WHD72、WHD2OR，WHD46 分別多可接 1，2，3 路溫濕度傳感器； (2) 每一路傳感器對應二個控制輸出接點（無源），分別接加熱器和風扇，加熱器用于升溫或去濕，風扇用于 降溫； (3) WHD46 的輔助功能有：RS485 通訊功能、報警輸出功能、變送功能，只能三者選一； WHD48 的輔助功能有：RS485 通訊功能；

WHD72 的輔助功能有：報警輸出功能、RS485 通訊功能、變 送功能，后兩者只能選一； WHD2OR 的輔助功能有：RS485 通訊功能、報警輸出功能，二者可同時選擇； “-C”表示通訊，“-J”表示報警，“-M”表示變送； (4) 傳感器與控制器之間的連接線使用四芯屏蔽線，長度不得超過 20 米。

4 技術參數

注：回滯量：溫濕度控制過程中，執行部件（加熱器或風扇）啟動工作時的溫度或濕度值與停止工作時的溫 度或濕度值之差稱為回滯量。

5 產品規格及功能

WHD48 型 可帶輔助功能：通信“-C”

6 接線方式

WHD48 型：

7.1 工作狀態

7.1.1 測量 在測量狀態下， 區域 1 、2 、3 顯示當前測量通道及溫度、濕度值，并且三個傳感器通道的溫濕度值循 環測量、顯示。

7.1.2 控制 當環境的溫度或濕度值滿足預先設置的工作條件時，啟動加熱器或風扇，同時對應的指示燈點亮(區域 4) ，當加熱器發生故障，沒有按條件工作時，相應的加熱故障指示燈點亮，以示報警。

7.1.3 控制測試 在正常工作狀態下，按住左方向鍵大于 3 秒，所有打開的通道無條件加熱;按住右方向鍵大于 3 秒， 所 有打開的通道無條件鼓風。

7.1.4 報警 當加熱器發生故障，沒有按條件工作時，相應的加熱故障指示燈點亮;當溫度超過設定的鼓風降溫溫度時， 相應通道的溫度顯示數據閃爍；當儀表本身出現故障時，儀表進行復位。

公司系統解決方案還包含電力監控系統、智能照明控制系統、數據中心能效管理系統、電能質量治理系統、電氣火災監控系統、消防設備電源監控系統、防火門監控系統、消防應急照明和疏散指示系統、醫用隔離電源系統等系統解決方案及邊緣計算網關，覆蓋企業配電系統各個環節，打造感知、邊緣智能、共建共享、開放合作的電力物聯網體系。

安科瑞WHD46-11智能式溫濕度調節控制裝置長方形式

•

  安科瑞ASCB1-63-C63-1P儲能行業配套智慧空開遠程開合閘

  420元

  產品名：工業多用微型斷路器,低壓終端配電,功率因數,外圍接口功能

•

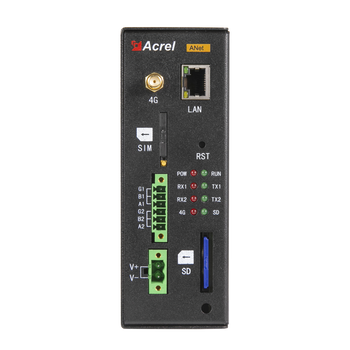

  增強型配電智能網關通信智能數據采集器ANet-2E4S1
