鄂州SYZ 600上開式鑄鐵鑲銅圓閘門 機閘一體鋼制閘門

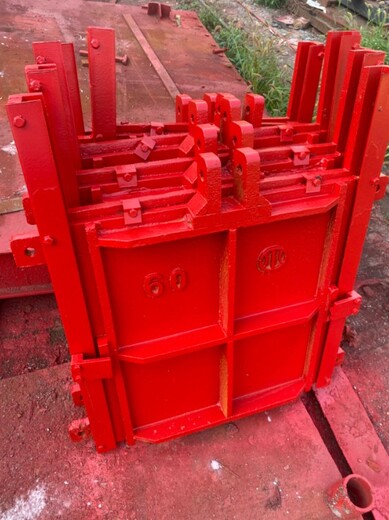

鑄鐵閘門是由門框、閘板、密封圈及可調式楔形壓塊等部件組成。閘門長久使用磨損出現，其密封面可通過楔形壓塊的調整來***正常工作。產品結構合理堅固、耐磨耐蝕性強、性能可靠；安裝、調整、使用、維護方便等特點。鑄鐵閘門是以?xún)?yōu)級鑄鐵為原料制作的的水利機械產品，它具有良好的耐腐蝕，止水密封好，安裝簡單，使用壽命廠等特點。產品可分為：PZ平板平面鑄鐵閘門、封閉式鑄鐵閘門、鑲銅鑄鐵圓閘門、鑄鐵圓閘門、PZ機閘一體式鑄鐵閘門、手提式鑄鐵閘門、弧形鑄鐵閘門、高壓鑄鐵閘門、拍門、潮門等產品。我廠可根據用戶的需要采用鑲銅、不銹鋼等方式安裝止水。平面鑄鐵閘門適用于渠道、水庫、污水處理、泵站等地。具有封閉性好，耐用，止水效果好等特點。

 鄂州SYZ600上開式鑄鐵鑲銅圓閘門 機閘一體鋼制閘門

鑄鐵閘門材料與制造 1閘門框：門框應采用HT200 或更好的材料制造并應有足夠的斷面門框應是整體澆鑄。門框應按規定的設計水頭設計抗拉、抗壓、抗剪強度的安全系數至少為5。 2門體：門體應采用HT200或更好的材料制造門板上應鑄有足夠數量的水平與垂直增筋以適應工作要求。閘門門體應按規定的水頭設計抗拉、抗壓、抗剪強度的安全系數至少為5。  在門板上裝有鋁鐵青銅制成的耐磨嵌條以提供門體沿導軌開啟或關閉時的活動面及作密封之用。3門導軌門導軌用與門框同樣的材料制造擰緊在門框上或門框整體澆鑄所有的支承面及接觸面需經機械加工。導軌的長度應是當門體處于全開啟位置時至少能支承門板垂直高度的一半同時應采取必要的措施以防止導軌上螺絲的橫向移動。螺栓的尺寸應盡可能承擔來水壓力和楔形塊作用志產生的全部推力安全系數為5.導軌上裝有鋁鐵青銅制成的耐磨嵌條作為門體開啟與關閉的滑動面。4楔形裝置楔緊裝置有楔座、楔塊組成楔座應牢固地連接在門框兩側的適當位置上當門體全閉時應與門體上的楔面完全接觸。楔座采用灰鑄鐵或更好的材料加工楔塊應采用錫青銅制作并應經精加工以***二斜面面積的接觸。楔緊裝置應不銹銅緊固件及定位螺絲牢固地與門框導軌和門體連接并應有足夠的可調性經終調整后予以固定楔緊裝置的可調部分應設在門框上。配對楔塊的傾斜度應按下列要求選擇只需要在桿上施加小的作用力就可在閘門支撐面上產生的壓緊力、從而達到的湛不密性。5支承密封面門體和門框的支承面應用軋制或擠壓的鋁鐵青銅條制成并應牢固地安裝在經加工的門框和門體的槽中以***在門框與門體的使用期間保持原位而不發生變形、松動現象。門體和門框上經加工的凹槽在安裝支承條之前應凃一層防水粘結劑以***水密性支承面應精加工。6推力螺母 每座閥門的推力螺母要求足夠的設計余量以承受在運行水頭下開啟或關閉閘門時所產生的推力小安全系數為5。推力螺母應用磷青銅制造。 7螺桿及門連接桿  螺桿及門連接桿的尺寸應滿足于有正常操作力而產生應力時螺桿及聯接桿無縱向彎曲或變形螺桿及連接桿的設計力應不小于在電機停車條件下電動車啟閉裝置輸出推力的1.25倍。螺桿及連接桿應采用實心的不銹鋼材料制作。  螺桿應選擇合適的螺距以提供閘門啟閉所需的操作力和轉速其螺紋應是梯形螺紋。 8桿導架  設置桿導架以保持桿的直線度允許有足夠的間隙便于操作桿導架應灰鑄鐵制造并帶有磷青銅襯套安裝在鑄鐵支架上。導架與支座間應可作適當的距離調整以達到與桿同心度要求設計的導架經調整后應予以固定在井壁上并使其垂直線不變。

鑄鐵閘口裝置是要進行必定的調整，要找好閘口各個地方的正確方位，要把拉線固定好，然后調整螺栓與工程鋼筋之間熔接，還要測定好每個水面的空隙，在運用鑄鐵閘口之前要看看閘板的上、下極限方位，若是在運用的時候有什么不好的狀況呈現的話必定要及時的處置。若是鑄鐵閘口呈現生銹的表象的話就要經常將一些油抹在鑄鐵閘口的上面，避免在任務的時候不能運用這種狀況的呈現。

閘箱是支撐構件的門和門運行幻燈片，由安裝在閘墩和混凝土水閘將壓力門安全傳遞給分庭的所有水的***階段的錨定螺栓固定，科學節約材料和降低重量，其截面由晶格，根據負荷大小和閘門操作考慮尺寸。RAM 用于關閉和打開孔板活動水擋土結構，用鑄鐵框架架梁，周?chē)黾娱T(mén)，制造拱門，拱門設計的圓心角板的強度是 0 度，以減少他們的水壓力，易于制造，及運輸和安裝，到安裝現場后再用螺栓連接組裝成整體，在上、 下板的連接設置法蘭和筋板使其成為了門中間梁，以提高閘板的縱向剛度，在寬度方向設置縱向補強板，以提高其橫向剛度而由縱向梁的作用。
